配電室綜合監控系統

系統概述

隨著社會(huì )經濟的快速發展，對供配電系統的管理提出了更高的要求。配電室作為電力供應系統中的關鍵節點，其管理和監控的重要性不言而喻。傳統的配電室管理依賴于人工值守或簡單的電力監控手段，已無法適應現代社會(huì )的需求。為此，開發并應用配電室綜合監控系統成為行業發展的必然趨勢。

該系統利用互聯網、物聯網、云計算、大數據以及智能電網等前沿技術，構建了一個全面的配電室監控平臺。它能夠收集配電室的電力信息、環境條件、安全門禁狀態及視頻監控資料等多元數據，并通過通信監控主機傳輸至中心監控室。中心監控室則可以實現對多個配電室的遠程、集中化管理，確保配電室的安全、穩定運行，從而達到“無人值守”的理想狀態。

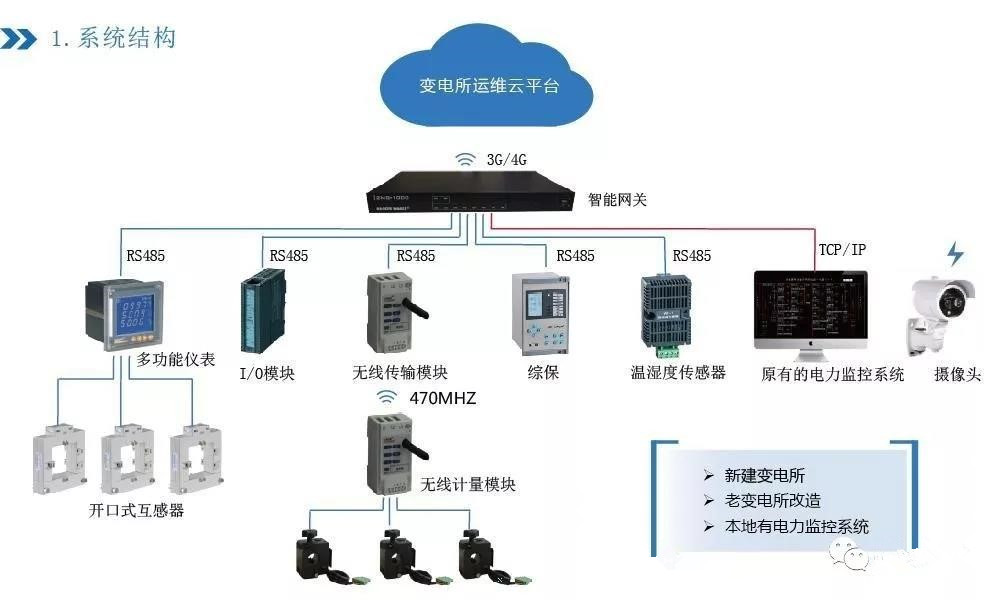

系統組成

配電室綜合監控系統主要由監控平臺、通信傳輸設備和終端采集設備三大部分構成。系統運用了先進的在線監測技術、傳感技術、數字處理技術以及無線通信技術，通過部署在電力設施上的各類傳感器與現場監測裝置，實現對電力設備運行狀態及其周?chē)h(huán)境的遠程實時監控。一旦檢測到設備故障或現場異常情況（例如設備短路、電纜過熱、水浸、非法入侵等），系統能夠立即自動收集相關信息，并向遠端監控管理中心發送包含數據、音頻、視頻在內的報警通知。這樣，維護人員無需親臨現場就能及時掌握設備狀況，進行必要的監聽和監視操作，確保潛在問題在初期得到解決。

系統功能

五遙功能

• 遙測：包括但不限于電壓、電流、功率水平、溫濕度測量，以及SF6和氧氣濃度檢測。

• 遙信：監控斷路器的位置變化、煙霧感應信號、水浸探測信號、紅外線感應信號等。

• 遙控：能夠遠程操控空調、風扇、水泵、除濕機、聲光警報器、門禁系統及攝像頭等設備。

• 遙調：調整照明亮度、空調模式/溫度設定值、變壓器無功補償等。

• 遙視：提供配電室內部設備運作、火災發生情況、人員出入記錄等方面的視頻監控服務。

綜合監控

綜合監控涵蓋了視頻監控、安防監控、環境監測、電力參數跟蹤、電氣安全性評估以及設備間的智能聯動等多個方面。此外，還提供了24小時不間斷的值班監控功能，使值班員能隨時遠程掌握配電室的工作狀態，并根據需要遠程控制相關設備。

其他功能

• 實時數據查詢：用戶可以即時查閱配電室當前的環境指標（如溫度、濕度、SF6和氧氣濃度、水浸情況）和電力參數（如電流、電壓、功率）。

• 歷史數據查詢：支持查詢配電室過去的環境監控記錄、電氣設備性能參數、報警記錄、人員訪問信息和設備操作日志等。

• 報警預警功能：系統能夠針對開關位置變化、保護措施觸發、遙測值超出限制、門禁系統異常、環境因素變化、通信中斷或終端設備運行故障等情況發出警告。

• 統計報表分析：通過對歷史數據進行統計分析，幫助用戶直觀理解特定時間段內的數據變動趨勢，便于深入理解和預測配電室設備的整體狀況。

• 設備聯動設置：通信監控主機可根據收集到的數據自動做出判斷，一旦發現數值超過設定閾值，即可自動激活相應設備，迅速響應告警事件。

系統特點

配電室綜合監控系統具有以下顯著特點：

• 分層分布式架構：這種設計不僅有利于系統的日常維護和后續擴展，還增強了系統的靈活性和可升級性。

• B/S架構兼容性：系統支持通過網頁瀏覽器或智能手機應用程序訪問，方便運維人員無論身處何地都能獲取最新信息。

• 層次化、模塊化設計：確保各個功能模塊之間界限分明，互不影響，降低了模塊間的耦合度。

• 高可靠性通信設備：使用高品質的工業級通信裝置，即使在惡劣環境下也能保持長時間穩定運行，保障了通信的流暢性和設備的在線率。

應用價值

配電室綜合監控系統的廣泛應用帶來了諸多益處：

• 提升管理效率：通過實時監控配電室的環境參數和設備運行狀態，實現了對用電設備的集中管理，避免了傳統方式下頻繁的人工現場檢查。

• 減少運營成本：智能化監控減少了對人工巡檢的需求，降低了人力成本。同時，通過提前識別和處理潛在風險點，有效減少了事故處理費用。

• 智能聯動機制：面對突發事件，系統能迅速啟動應急措施，防止事故擴大化，確保安全。

• 移動管理便利性：?jiǎn)T工即便在外也能通過手機等移動設備隨時查看配電室的情況，提高了應對突發狀況的能力，減少了因值班疏忽帶來的安全隱患。

總之，配電室綜合監控系統不僅提高了配電室管理的專業化水平，而且極大地提升了電力供應的可靠性和安全性，是現代電力行業不可或缺的重要工具。
