變電站開關柜在線測溫裝置(變電站開關柜無線測溫傳感器)

通過對大量電力事故的分析，引起供電設備故障的直接原因主要是各種高低壓開關柜內部觸頭，變壓器、母排、電纜的接頭等，因制作質量不良、壓接不緊，長期運行造成材質老化、接觸電阻增大，在負荷增加時出現接頭過熱、甚至燒穿。

接頭的質量好壞，只能在運行中發現，而且運行時間越長越容易發生過熱燒穿事故。因此電力設備的監控，必須對這些容易發熱的觸頭、接頭進行跟蹤監測。

現在供電系統，依靠人工巡檢的方式，來排查發熱故障點，但是，在惡劣的天氣條件下，在封閉性比較強的高壓柜中，很難實現溫度的檢測。隨著負荷的增大，安全生產的需要，保障電力供應的安全可靠是安全生產的必要條件。

產品概述

為提高高壓開關柜設備的安全性、穩定性，擬在高壓開關柜上觸頭、下觸頭安裝無線傳輸式溫度監測系統，對將來運行中的高壓開關柜實施全年365*24小時不間斷在線監測，保證供電系統可靠性，減少、避免由于供電故障而造成的不必要的損失，提高生產效率。系統能夠記錄和保存一定時間范圍內的溫度數據，并將數據上傳至遠方監控系統。

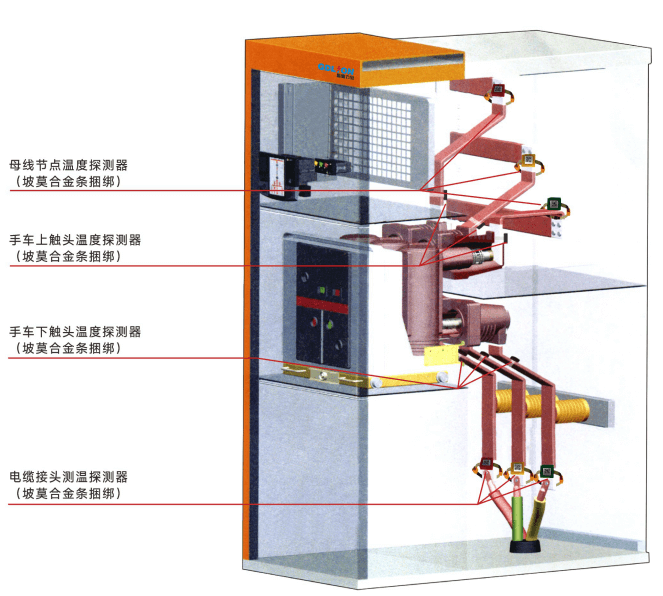

高壓開關柜溫點設計

每面柜子主要監測部位為，斷路器的上觸頭、下觸頭，根據用戶需求可以增加到電纜出線接頭等部位，按照每面柜子只監測上觸頭和下觸頭來算，每面柜子需要6個測溫點。

無線測溫傳感器特點

A81無線溫度探測器產品參數

?無線頻率：433MHz

?通訊距離：空曠環境大于100m，配電室環境50m

?采樣頻率：2秒

?發射頻率：20秒（可配置）

?工作電源：CT感應取電，啟動電流≥5A

?安裝方式：合金片固定

?傳感器探頭：合金底座

?測溫范圍：-25~125℃，精度±2 ℃

?應用范圍：高低壓柜內電氣接頭

?產品尺寸：26*25*13.5(mm)（長*寬*高）
