　　為解決電網消防安全“難預警、難管理、難救援”三大問題，力安公司通過消防物聯網技術，研發建成電力智慧消防系統。該系統采取“智能硬件+管理平臺+運營服務”一體化建設和管理的方式，動態監測設備運行狀況，實時感知消防安全態勢，及時組織應急救援，實現智能遠程防控，形成了具有電網特色的高新技術產品產業。

　　電網智慧消防包括：無人值守站 、換流站、特高壓站的實現智慧消防整體解決方案。通過建設消防物聯網一平臺，設立消防安全管理和研發兩個中心，為消防運維、主變滅火裝置檢修、消防檢測及駐站消防提供四個專業技術支撐和服務。

　　1、火情預警定位系統:

　　1)提前發現火災隱患。

　　系統利用物聯網技術將分散在各地變電站內的火災自動報警控制器遠程聯網,實時采集電網內前端感知設備，包括:煙感探測器、溫感探測器、手動報警裝置等設備報警信息和運行狀態信息，提前發現前端消防設施存在的各種故障隱患，督促維保單位整改,降低火災風險。

　　同時，在電網變電站重點生產場所(如，變壓器場地、開關室、蓄電池室)以及消防薄弱環節(電纜溝電纜密集處、電纜層)，安裝光纖測溫裝置，對開關柜以及電纜溝內的大電流流通部位、絕緣薄弱部位展開實時溫度監測。

　　再結合運行值班人員月度巡視以及特殊巡視等工作，在負荷增大或電纜絕緣發生異常導致隱患點溫度異?！∩仙龝r(shí)，將火情預警信息上傳至智慧消防監控中心，提前向運行值班人員發出預警,從而確保運行人員能夠采取相應措施，提前處理火災隱患，防范于未燃。

　　2)快速鎖定火災位置。

　　系統通過獲取火災報警控制器的信息，第一時間感知變電站內火情,并根據點位表確定起火位置。同時將“火災報警”信號與火災點位上報至變電站值班人員、調度人員以及消防監管人員。

　　此時再由調度人員或變電站值班人員調取指定位置的視頻監控，查看火情情況，加速遠程研判速率，確認火　　警信息。

　　2、智能維保管理系統

　　1)消防設備狀態24小時無死角監測。

　　系統引入消防水池/水箱監測系統與智能消火栓。實時采集水池(水箱)水位以及消火栓的工作狀況，將信息　　實時上傳至消防云平臺。并參考G0OSE報文傳輸機制，設置報警信息快速傳遞機制，達到消火栓、消防水池、水箱工況實時監控的目的。

　　消防水池/水箱水位檢測系統工作原理如圖3-2所示:

　　如圖所示，系統通過消防水池/水箱內的水位傳感器、消防管道內壓力變送器，將水池水位與管道壓力傳輸　　至就地監控數據終端;數據終端將儲存的數據上傳至消防云平臺，最終轉發至智慧消防監控系統。

　　智能消火栓工作原理如圖3-3所示

　　通過在消火栓內部植入物聯網芯片，每隔2min采集一次消火栓的消防水壓、閥門狀態、撞倒狀態、振動狀態、電池電壓及當前環境溫度等信息。物聯網芯片通過無線網卡將數據直接傳輸至智慧消防監控系統。

　　2)消防維保全過程痕跡化管理

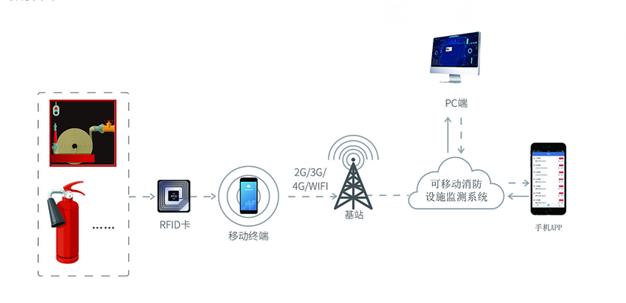

　　針對現行消防維保的人工巡檢、手工登記等工作模式，借助移動終端(手機)及維保標簽RFID識別碼，規范各類消防設施設備的維保工作。

　　在電網變電站的消防重點部位及消防設施張貼RFID標簽建立身份認證標識，維保工作流程優化如圖3-4所示:

　　a)維保人員使用手持終端掃描維保目標變電站以及目標設備的RFID識別碼，終端中自動彈出維保要求與維保項目，并設置維保項目補全提醒，若出現漏項，無法結束本次維保工作;

　　b)維保工作結束后，生成電子維保記錄，自動上傳至智慧消防系統終端，生成數據報表，供監管單位調取查　　看;全面代替紙質記錄，方便查閱，簡化了維保結果存檔流程，提高了工作效率。

　　與此同時，本系統允許維保班次自定義，靈活排班調班，簽到狀態實時聯動、值班在崗實時查看，并在每次　　消防維保工作結束后生成維保軌跡。如圖3-5所示:

　　3、消防應急聯動系統

　　消防應急聯動系統由遠程應急系統、運維應急系統及消防應急系統三部分組成。

　　a)遠程應急系統。系統自動監控著火設備、火災范圍并向應急指揮中心人員推送著火設備間隔及負荷情況，提供輔助決策。

　　b)運維應急系統。系統根據著火間隔及運行方式，自動向運維人員推送火災應急處置卡、一事一卡一-流程等信息。

　　c)消防應急系統。系統自動聯通119火警平臺，向消防人員發送著火變電站的具體定位，并根據實時路況推　　送最佳救援路線及站內消防設備布局，同時根據著火設備類型建議消防人員攜帶正確的滅火器材。

　　電網智慧消防是運用互聯網、大數據、云計算等技術手段探索建立的安全監管新模式，可對消防水壓水位、固定設施系統及水箱間進行實時監控，通過“人防+技防”的手段，對消防安全形成立體化防控。定期分析形勢，及時發布預警，應用遠程監控、圖像智能監測技術，將日常管理、設施運行、隱患排查、應急處置、宣傳培訓等融合到統一鏈條上，顯著提升消防安全責任人、管理人的消防安全管理能力，最終幫助電力消防安全部門實現“消防安全風險預測精準化、火災防控智能化和安全管理網絡(luò )化”。
