配電室綜合監控系統平臺(配電房智能綜合監控系統)

　　一、系統簡介

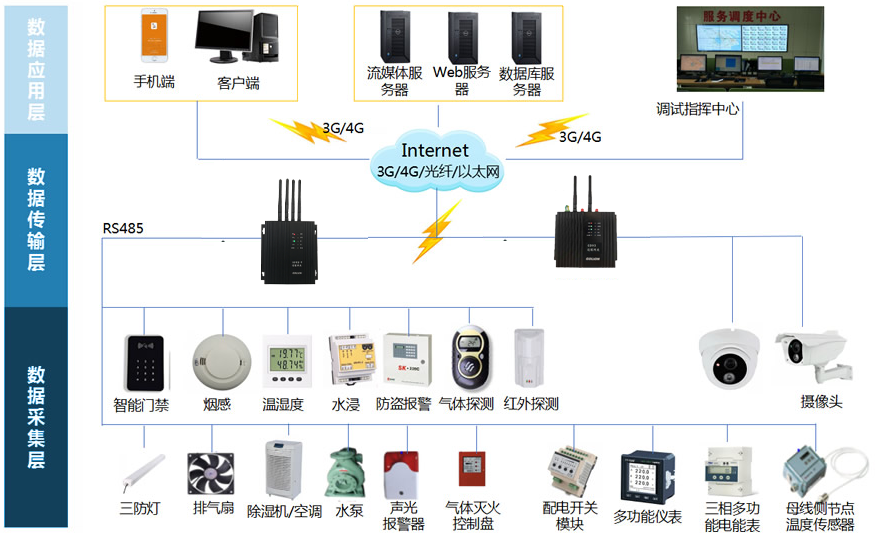

　　系統通過配電室綜合監控系統平臺和智能監控終端，實現了智能開關柜柜運行監控、高壓開關柜帶電顯示、電流電壓等負載運行監控、母線測溫監測、電纜測溫監測、環境監測、有害氣體監測、安防監控、采暖通風、門禁.燈光、風機、除濕機、空調控制等功能。實現動力環境各數據的檢測與設備控制,實現動力環境最優化,避免運行環境的失控導致配電設備運行故障,保證維護人員安全,延長設備使用壽命,減少配電室粗放式管理導致成本過高，同樣實現配電動力環境的分布式遠程管理。系統應由站控管理層、網絡(luò )通訊層和現場設備層構成。

　　二、系統功能需求

　　1)數據采集及處理:通過間隔層設備實時采集現場配電室溫度、濕度、SF6、02、03.煙霧、門禁及電表等數據;

　　2)畫面顯示:配電房環境溫濕度、氣體(SF6、 02. 03等)含量、配電開關狀態、漏水/水浸、煙霧、門禁等的實時信息、視頻、各測量值的實時數據、各種告警等信息;

　　3)記錄功能:具有溫濕度、氣體(SF6、 02、03等)含量、電壓、電流、功率、電能以及事故、告警事件等各種歷史數據的存儲功能 ,以供查詢、分析、打印;

　　4)報警處理:系統能夠對配電室溫度、濕度、有害氣體、設備故障或通信故障等事件發出告警?？梢蕴峁┧姆N告警方式:監控界面彈窗告警;實時語音告警,系統能夠對所有事件發出語音告警;短信告警,可以向指定手機號碼發送告警信息短信;

　　5)曲線分析功能:可以曲線形式展示監控系統的溫濕度、氣體(SF6、 O2、03等)含量、電壓、電流、功率等數據,以便分析其當前運行狀態及有關歷史趨勢;

　　6)報表統計功能:通過報表,可以方便分析供電系統及各回路運行參數,形成運行日報、月報、電能統計日報、月報、年報。

　　三、系統功能

　　3.1.實時監測

　　系統人機界面友好,伊諾特智能配電室綜合監控系統人機界面友好,能夠顯示配電室設備的運行狀態，實時監測配電室環境參數信息,如視頻、溫度、濕度、漏水/水浸、水位、氣體( SF6、O2、03等)和電參量等。實時顯示有關故障、告警等信息。

　　3.2、詳細數據查詢

　　在人機界面中,可以直接查看該配電室各個設備的運行數據。例如溫濕度傳感器、煙感、水位、氣體(SF6、02、03 )等數據。

　　3.3、曲線查詢

　　在曲線查詢界面，可以直接查看各電參量曲線,包括溫度、濕度、水位、氣體(SF6、O2.03).三相電流、三相電壓、有功功率、無功功率、功率因數等曲線。

　　3.4、運行報表

　　查詢各回路或設備指定時間的運行參數,報表中顯示設備信息應包括配電室溫度、濕度、有害氣體等參數信息。

　　3.5、實時報警

　　智能配電室綜合監控系統具有實時告警功能,系統能夠對配電室溫度、濕度、氣體(SF6. 02、O3等)含量越限、設備故障或通信故障等事件發出告警。

　　告警方式如下:

　　1.監控界面彈窗告警。2. 實時語音功能,系統能夠對所有事件發出語音告警。

　　3.短信告警,可以向指定手機號碼發送告警信息短信。

　　4.聲光報警器。

　　3.6、歷史事件查詢

　　配電室綜合監控系統能夠對遙信變位,溫濕度、氣體(SF6. 02、03等)含量越限等事件記錄進行存儲和管理,方便用戶對系統事件和報警進行歷史追溯,查詢統計、事故分析。

　　3.7、統計報表

　　配電室綜合監控系統以豐富的報表體支撐量體系的完整性。系統具備定時抄表匯總統計功能,用戶可以自由查詢自系統正常運行以來任意時間段內配電室內的環境情況。

　　3.8、用戶權限管理

　　配電室綜合監控系統為保障系統安全穩定運行,設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作(如遙控的操作,數據庫修改等)?？梢远x不同級別用戶的登錄名、密碼及操作權限,為系統運行、維護、管理提供可靠的安全保障。

　　3.9、網絡(luò )拓撲圖

　　配電室綜合監控系統支持實時監視接入系統的各設備的通訊狀態，能夠完整的顯示整個系統網絡(luò )結構;可在線診斷設備通訊狀態,發生網絡(luò )異常時能自動在界面上顯示故障設備或元件及其故障部位。

　　3.10、遙控操作

　　配電室綜合監控系統可以對整個配電系統范圍內允許遙控的設備進行遠程遙控操作。
