智能變電站系統(變電站智能輔助監控系統)

　　一、解決方案

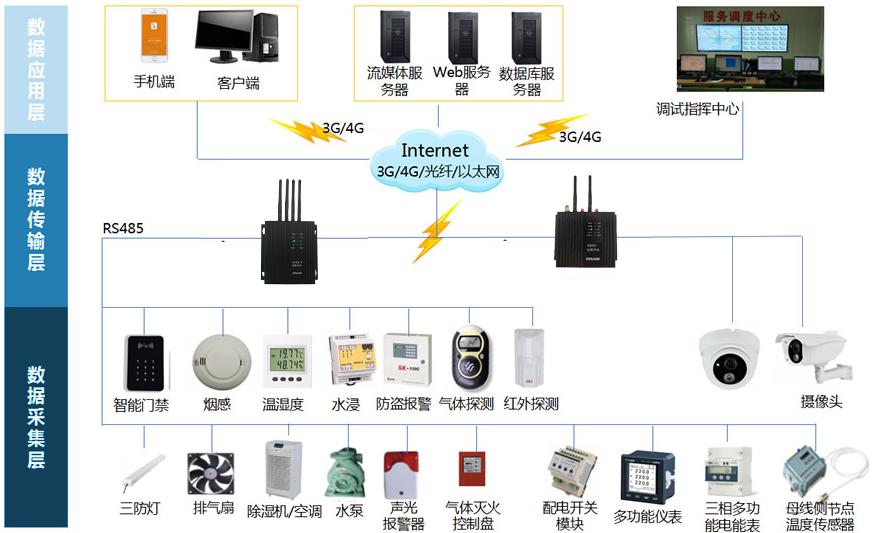

　　電力綜合監控解決方案整合了變電站端視頻監控、環境監測、安全防范、火災報警、門禁等系統，采用當前行業先進的高清技術、智能分析技術，通過高度集成化的統一平臺，給傳統的變電站輔助監控領域帶來了全新的運作模式。專業的電力平臺軟件既可通過網絡(luò )對地區所轄內的變電站進行統一管理，滿足集中管理模式的需求，還可以實現多域管理，滿足網、省市多級綜合監控的需求，實現多個業務系統互聯，適應電力部門變電站無人值守的改造趨勢,為智能電網管理提供了可靠的技術保障。

　　二、系統功能

　　1、 實時監控

　　采用高品質攝像機，具有防塵、防水等功能特性。實時獲得監控區域內清晰的監控圖像，各種型號系統的攝像機可以滿足不同區域監控點的監控需求，實現 24 小時不間斷監控。并且可以對帶云臺設備進行云臺操作，對視角、方位、焦距的調整，實現全方位、多視角、無盲區、全天候式監控。

　　2、 錄像及檢索

　　前端的視音頻信號接入視頻處理單元存儲數據，達到前端存儲的需要，以供事后調查取證;支持基于智能偵測事件的快速檢索;支持基于區域入侵、越界偵測的錄像后檢索，可在回放中自定義智能規則快速檢索，錄像搜索隨心所欲。

　　3、 語音功能

　　通過廣播功能，工作人員能夠對現場工作進行指導，對違章操作進行警告;通過語音對講，上級管理部門能夠和變電站現場人員進行溝通。

　　4、紅外熱成像

　　通過變電站制高點部署的紅外熱像儀，對重要設備進行輪巡，實時監測設備溫度，一旦發現溫度異常，及時產生報警。

　　5、 智能分析

　　采用圖像智能分析系統對變電站內的設備狀態進行分析，對儀表讀數、刀閘狀態、刀閘(開關)分合指示牌狀態、控制柜指示狀態進行識別，儀表讀數超限

　　能夠及時預警，同時識別后的結果可通過 DL/T860 規約上傳至信息一體化平臺。

　　6、 行為分析

　　通過攝像機對于重要區域采用智能分析技術，通過行為分析和智能跟蹤的方式，實現安全防范監控;本系統中主要對穿越警戒面、區域入侵、進入區域、離開區域等多種行為進行識別和觸發報警。

　　7、 車牌及車輛識別

　　通過電站出入口部署的攝像機，對進入車輛進行抓拍，識別車牌信息及車型、車身顏色。

　　8、 環境監測

　　通過傳感器實時采集相關環境數據，例如溫濕度、風速、水浸、SF6 濃度等相關信息，在站端平臺實現信息匯聚并轉發至運維中心，生成曲線和報表，方便實時監控、歷史查詢、統計分析，數據出現異常時可以聯動報警。

　　9、 處置預案

　　通過視頻監控系統和其他輔助系統的關聯，能夠提供豐富的視頻預案：客戶端聯動、報警錄像等。有助于相關部門第一時間發現事故點，迅速做出反應，把事故損失控制到最小范圍。

　　除了視頻預案，系統還支持其他處置預案，比如：當溫濕度越限時，能夠自動開啟空調;當電纜溝積水越限時，能夠自動開啟排水;當開關室 SF6 濃度越限時，能夠自動開啟排風。

　　10、 巡視預案

　　系統支持可視化巡檢預案，可按運行規定對設備進行日常、定期和特殊巡視，

　　根據人工巡檢的路線，把沿途多個監控點的多個預置位添加進預案，一旦發現問

　　題可截圖并標注問題，及時通知相關部門。相較于人工巡檢、手工紙質記錄的傳

　　統巡檢方式，該預案可大大提高巡檢質量及到位率。

　　11、 業務聯動

　　通過電力行業標準協議與生產系統對接后，當遙控操作或發生故障時，視頻監控系統將收到生產系統發送的遙控、遙信信號，聯動相關監控點的預置點，實現可視化運行管理。

　　12、 遠程維護

　　通過平臺軟件能夠對前端設備進行校時、重新啟動、修改參數、軟件升級、遠程維護等功能。設備提供遠程訪問功能，運維人員不必到達設備現場，就可修改設備的各項參數，提高的設備維護效率。
