高低壓配電房設備狀態監測(高壓配電室遠程監控系統)

配電房具有數量眾多、部署分散、地理環境情況變化多端、覆蓋面廣、用戶眾多，容易受用戶增容和城市建設影響等特點。配電房設備遠程在線監測系統，對配電自動化管理、線損分析、負荷預測、電力需求管理具有重大意義。

　　一、配電房遠程監測建設內容

　　配電房遠程監測，一般包括配電房設備狀態監測、配電房環境監測、配電房安防監控、配電房設備聯動控制等。

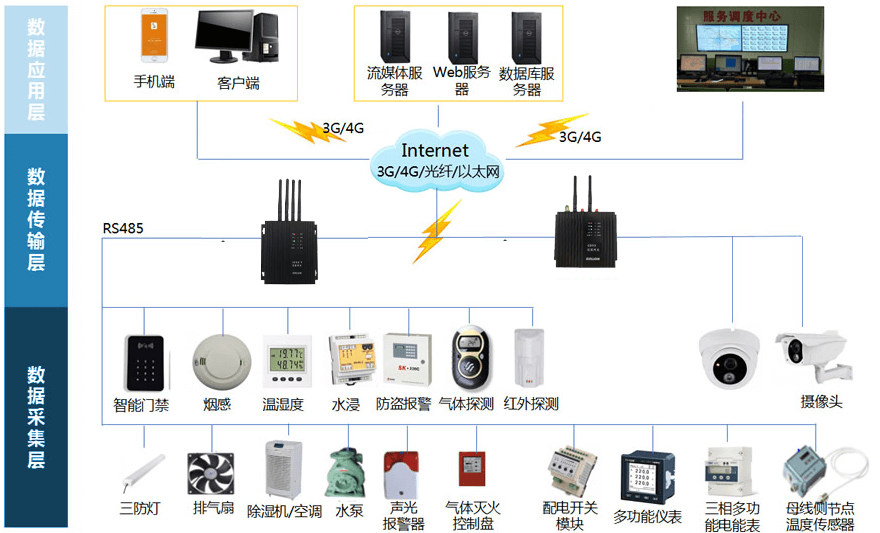

　　組網結構圖

　　1、配電房設備狀態監測：包括電壓傳感器、電流傳感器、開關位置傳感器、溫度傳感器等接入，實現配電房開關柜設備中的各饋線電流監測、饋線電壓監測、開關位置監測、電纜測溫、開關柜溫濕度監測、開關柜觸頭測溫等;

　　2、配電房環境狀態監測：包括配電房溫度、濕度等監測;SF6、02、H2S,O3有害氣體監測;

　　3、配電房安全狀態監測：包括智能門禁、視頻監控、煙霧防火監測、防洪監測、語音對講等。非法侵入報警、有害氣體泄漏報警、水浸報警等。

　　4、配電房異常告警、設備聯動：聲光報警器控制;采暖通風、燈光、風機、除濕機等控制;

　　二、配電房遠程監測的參數

　　監測參數

　　三、配電房遠程監測建設特點

　　綜上分析，配電房遠程監測，具有接入設備種類多、通信接口形式多、兼容通信協議多等特點?；谥悄芙K端組建配電房遠程監，可以快速實現配電房設備狀態數據接入、視頻與圖像數據接入、配電房設備狀態遠程監測、配電房環境狀態監測、對動力、環境、視頻、安全等進行集中一體化監控，對告警與控制設備進行聯動，大大的提高配電房運維效率。
