配電室綜合環境監控系統(配電站房動力環境在線監控系統)

配電室綜合環境監控系統是一種用于監測和控制配電室內環境參數的自動化系統。該系統可以實時監測配電室內設備的狀態監測(干變繞組溫度監測、開關柜母線測溫、開關柜局放監測、饋線回路電量、溫度監測)、環境的實時監控、安防監控、火災消防、燈光控制、等信息的檢測和控制，確保配電室內的環境參數保持在安全范圍內。

1、系統介紹

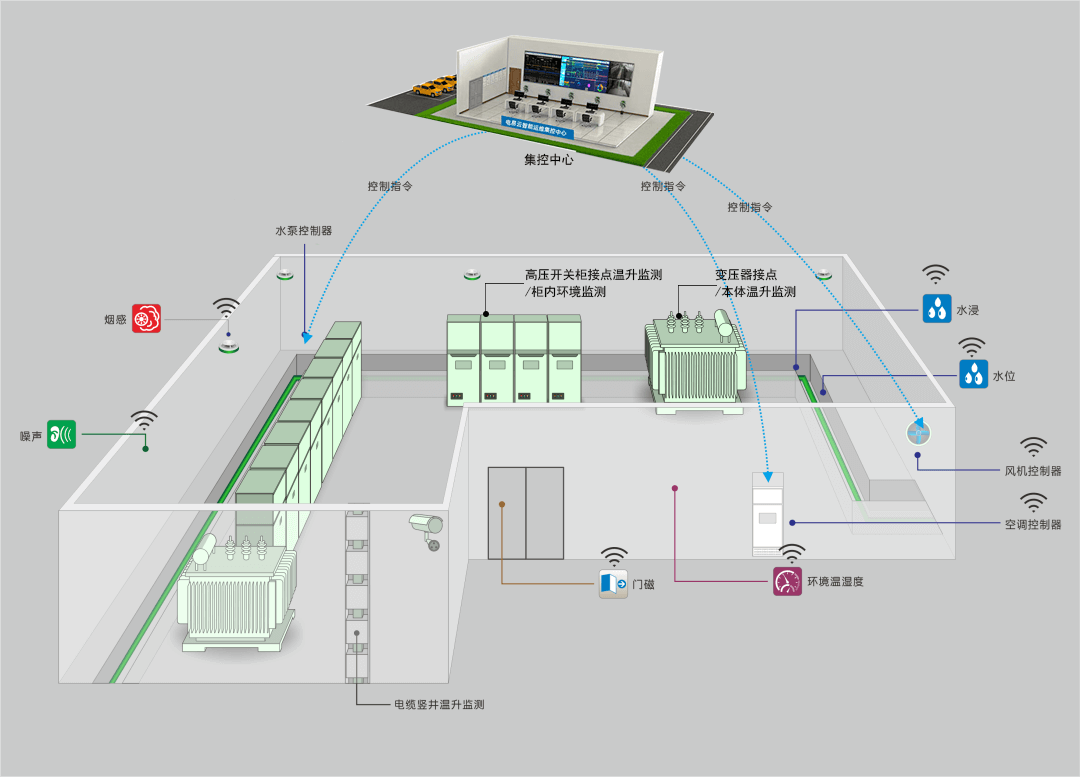

配電室綜合環境監控系統主要由傳感器、數據采集模塊、數據處理模塊、控制模塊和顯示模塊組成。傳感器用于監測配電室內的環境參數，數據采集模塊用于將傳感器采集到的數據傳輸到數據處理模塊，數據處理模塊用于對數據進行處理和分析，控制模塊用于根據分析結果自動控制相關設備，顯示模塊用于實時顯示配電室內的環境參數和系統運行狀態。

系統對防盜門磁、電纜溫度、溫濕度、臭氧濃度、電纜溝水位、漏水、SF6氣體含量、O2含量、煙霧、明火、人體感應、電子圍欄等各種監測信息及報警數據進行分析，并可以根據預先設置的上下限值，聯動控制空調、視頻、燈光、加熱裝置、除濕器、通風機、聲光報警等設備。保障配電房場所的電力設備安全運行。防止因環境改變、非授權活動、設備狀態變化等引起的事故，滿足配電房遠程運維的可靠管控要求。為新型現代化配電房的智能化、可視化、自動化、互動化做有效支撐。

實現重要場所和設備的工作環境(如：溫度、濕度、漏水、水位、有害氣體、含氧量、風速風向、煙霧、明火等等)全天候狀態監視和智能控制。

實現無線數據傳輸功能。

實現變壓器的三相電壓、三相電流、三相功率等參數的監控。

實現變配電房?jì)入娎|溝防汛、防火狀態感知。

實現移動設備自動巡視系統。

實現異常報警時，多方式提醒。

實現環境信息與動力設備聯動。

實現快速布控球機對關鍵電力設備進行視頻巡檢。

實現手動錄像，定時錄像，告警觸發錄像。

2、應用

配電室綜合環境監控系統廣泛應用于電力、石化、冶金等行業的配電室內。通過該系統的應用，可以實現以下功能：

實時監測配電室內的溫度、濕度、煙霧濃度、噪聲等環境參數，確保配電室內的環境參數符合安全標準。

自動控制空調、除濕機、消防系統等設備，調節配電室內的環境參數，保持環境穩定。

對環境參數進行預警，當環境參數超過安全范圍時，系統會(huì )自動報警，提醒工作人員采取措施。

記錄環境參數和系統運行狀態數據，用于分析和評估配電室內的環境狀況。

提供遠程監控和管理功能，可以通過互聯網實現遠程監控和管理，方便工作人員進行遠程調整和維護。

配電室綜合環境監控系統是一種重要的配電室自動化系統，可以實現對配電室內環境參數的實時監測和控制，確保配電室內的環境穩定和設備安全運行。通過該系統的應用，可以提高配電室的管理效率和設備運行可靠性，為企業帶來更高的經濟效益。
