變壓器綜合數據分析診斷裝置(一種配電變壓器綜合數據檢測裝置)

概述

變壓器綜合數據分析診斷裝置（Transformer Comprehensive Data Analysis Diagnosis Device, TCDADD）是一種專門針對變壓器狀態進行在線監測與分析的高科技設備。在現代電力系統中，尤其是對于鐵路系統的牽引變電所而言，變壓器的穩定運行至關重要。然而，傳統的監測手段往往無法實現在不停電的情況下對變壓器的溫度、振動和電流等參數進行實時監控。為此，TCDADD應運而生，它通過集成先進的傳感器技術和數據分析算法，實現了對變壓器狀態的全方位監測，有效提高了電力系統的運行安全性和可靠性。

組成

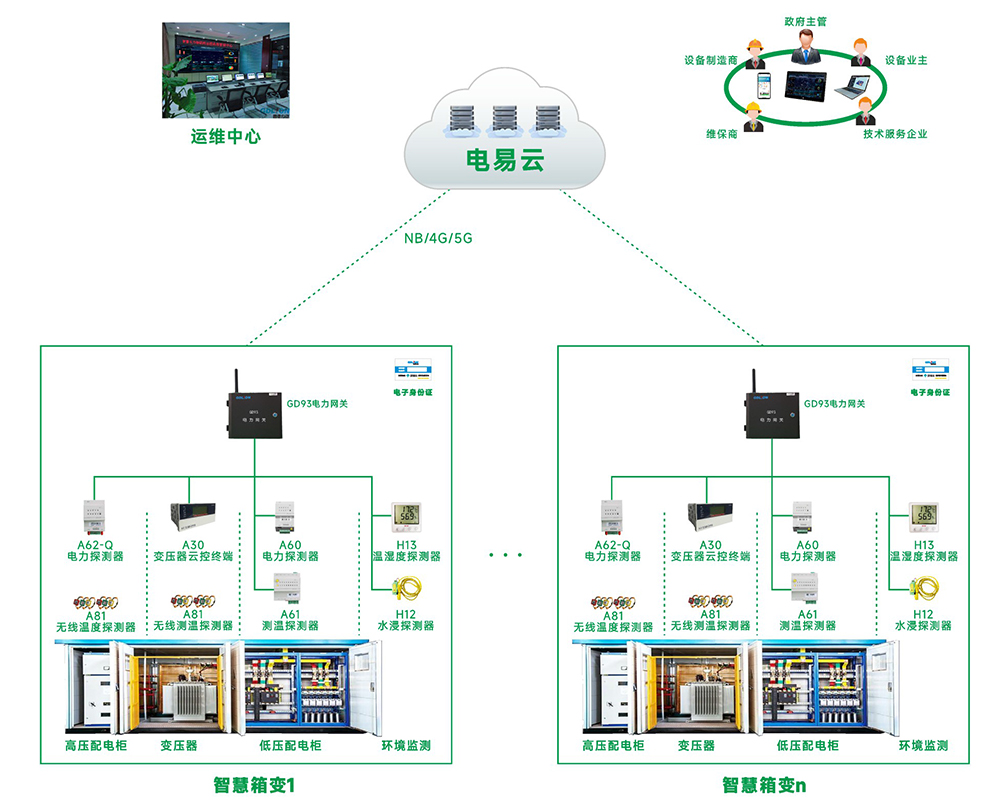

TCDADD主要由以下幾個部分組成：

• 溫度傳感器：用于實時監測變壓器內部溫度變化，確保溫度不超過安全范圍。

• 振動傳感器：檢測變壓器運行過程中的機械振動情況，及時發現潛在故障。

• 電流互感器：測量變壓器進出線電流，監控電流波動情況。

• 串口服務器：負責將傳感器采集的數據上傳至中央監控系統。

• 規約轉換器：實現不同通信協議之間的轉換，確保數據傳輸的兼容性。

• PC監控平臺/App：作為用戶界面，顯示和管理所有監測數據。

功能

TCDADD具備以下主要功能：

• 實時監測：通過安裝在變壓器上的各類傳感器，持續采集溫度、振動和電流等關鍵參數，確保數據的實時性和準確性。

• 數據分析：內置的智能算法能夠對采集的數據進行深度分析，識別出異常趨勢，并生成詳細的分析報告。

• 故障預警：當監測到的數據超出預設閾值時，系統會(huì )自動觸發警報，提醒工作人員及時采取措施，防止故障擴大。

• 狀態評分：根據國家標準和行業規范，對變壓器的運行狀態進行評分，幫助管理者全面了解設備的健康狀況。

• 數據可視化：通過圖形化界面展示變壓器的運行狀態，包括實時趨勢曲線、歷史趨勢曲線等，便于用戶直觀地掌握設備運行情況。

• 遠程監控：支持多用戶同時登錄，實現對多個變壓器的集中管理和遠程監控。

優勢

TCDADD相較于傳統監測方法具有以下顯著優勢：

• 高精度：采用先進的傳感器技術和數據處理算法，確保監測數據的高精度和可靠性。

• 智能化：結合專家系統和人工智能技術，能夠自動識別故障模式，提供科學的維護建議。

• 靈活性：支持多種通信協議和數據格式，易于集成到現有的電力監控系統中。

• 經濟性：通過減少不必要的維護和檢修次數，延長變壓器使用壽命，降低整體運營成本。

• 安全性：具備多重安全防護措施，確保數據傳輸的安全性和系統的穩定性。

應用場景

TCDADD廣泛適用于以下場景：

• 變電所：對變電所內的變壓器進行實時監測，保障電力供應的連續性和穩定性。

• 工業廠區：用于監測大型工業設備中的變壓器，預防因電氣故障導致的生產中斷。

• 軌道交通：特別適合鐵路系統的牽引變電所，確保列車運行的安全可靠。

• 數據中心：對數據中心內部的變壓器進行全天候監控，保障數據存儲和處理的不間斷運行。

安裝與維護

安裝前準備

在安裝TCDADD之前，需完成以下準備工作：

• 確定監測對象和監測點位置。

• 選擇合適的電源供應。

• 選擇合適的安裝位置，確保設備的安裝環境符合要求。

• 確認數據傳輸方式和采集規約。

安裝流程

1. 開箱檢查：收到設備后，應立即檢查包裝是否完好，核對設備規格和數量是否與訂單相符。

2. 線纜敷設：

• 數據采集電纜：從裝置內鋪設至各個監測點，推薦使用鎧裝屏蔽電纜，并用熱鍍鋅鋼管保護。

• 電源電纜：從控制室配電柜鋪設至裝置屏柜內。

3. 設備安裝：

• 箱體安裝：選擇合適的位置進行壁掛式安裝。

• 測溫單元安裝：根據安裝圖紙指示，確保溫度傳感器安裝在指定位置。

• 電流互感器安裝：同樣根據圖紙指示，確保電流互感器安裝在指定位置。

• 振動傳感器安裝：安裝在變壓器底座上，可選磁吸式或螺桿式固定方式。

4. 系統加電：確認所有電氣連接無誤后，接入220V交流電源，觀察系統是否正常啟動。

運行維護

• 日常巡查：定期檢查系統運行狀態，包括數據是否正常、電源切換后系統工作是否正常、有無異常報警信息等。

• 保持清潔：避免在數據服務器上安裝無關軟件，不要隨意更改網絡(luò )設置。

• 故障處理：遇到故障時，應及時聯系專業技術人員進行診斷和修復。

售后服務

• 保修政策：產品自交付之日起一年內提供免費保修服務，包括維護和軟件升級。對于非人為損壞，提供免費維修；對于誤操作或不當使用造成的損壞，收取材料費用。

• 技術支持：供方在接到用戶通知后，兩個工作日內提供解決方案，必要時可進行現場維修或返廠維修。

• 用戶培訓：供方負責對用戶的操作和維護人員進行免費培訓，確保其能夠熟練使用和維護設備。

總結

變壓器綜合數據分析診斷裝置通過集成先進的傳感器技術和數據分析算法，實現了對變壓器狀態的全方位、智能化監測。它不僅提高了電力系統的運行安全性和可靠性，還有效降低了維護成本，延長了設備使用壽命。隨著技術的不斷進步和應用場景的拓展，TCDADD必將在未來的電力系統中發揮更加重要的作用。
