正確認識電氣火災監控系統

1、正常漏電和故障漏電

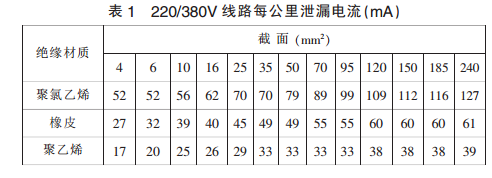

由于供電線路和用電設備中存在著分布電感和分布電容，交流電流通過這些分布電感、電容時就會(huì )形成漏電電流，但這是正常的漏電電流，無法避免。

正常漏電電流是穩定的、基本不變的，因為分布電感、分布電容是基本不變的。

故障漏電則與正常漏電截然不同，它是由于設備中的絕緣損壞使火線和地（外殼）之間部分或全部短路造成的，是一種嚴重的故障現象，是可能造成電氣火災的重要原因。

　　故障漏電是因絕緣損壞而造成的，隨著時間的推移絕緣損壞將進一步嚴重，絕緣電阻逐漸下降，故障漏電電流會(huì )逐漸加大，這是正常漏電和故障漏電的最大區別。

2、雙回路電源供電中PE線共接和N線共接造成的漏電誤報警

在雙路電源供電系統里，雙路的PE線和N線都要分別接在一起，這導致雙路供電的系統會(huì )發生一種特殊的漏電現象。

當其中的一個回路已經停止供電時，其漏電監控設備會(huì )顯示該回路有漏電電流，用鉗型電流表測量該回路的N線電流時，發現確有電流存在。該回路開關已經斷開，A、B、C三相沒有電流，所以N線的電流會(huì )使漏電探測器誤認為存在漏電流。究其原因，是因為雙路電源供電的兩條N線是直接連接在一起的，即使一路電源停電，但是另一路還在供電，其N(xiāo)線中存在電流時，會(huì )流入另一路的N線中，導致停電回路N線還有電流存在，它將導致停電回路漏電流值超過報警設定值，使電氣火災監控設備報警，但實際上這是個誤報警。

　　在沒有安裝電氣火災監控設備的供電系統中是沒有任何問題的，但是在安裝了電氣火災監控設備的供電系統中這個問題就會(huì )很突出，為了解決這個問題可采取以下辦法：

　　因為兩路供電的N線必須要接在一起，所以切換開關一定要采用4極開關，在切換時要使N線與A、B、C三相火線同時切換，可以保證備用供電系統中的N線與另一路正在使用的供電系統的N線完全分離。

3、電磁干擾

電氣火災監控系統工作在強電系統，能否有效抵抗強電磁場的干擾是穩定可靠工作的前提?！　?/span>

采取把傳輸信號用的二總線采用雙絞線，可以有效避免50Hz交流電磁場的干擾。

高頻干擾是外部干擾，做好“屏蔽”可以使干擾信號不能進入電路內部；

對于沿供電電源線路進入內部的諧波干擾，可采取在電源進線上增加多節多頻譜濾波器的辦法予以濾除。

4、漏電故障檢查方法

剩余電流式電氣火災監控探測器一般安裝于電力系統配電柜的出線端（變配電所）或樓層配電箱進線處。當被保護線路或設備發生漏電故障時，并不能直觀斷定具體故障的點或位置，需逐一查看安裝點后各個線路及設備，這是一項比較繁瑣的工怍。

首先，應區分漏電故障的原因，是由于接線不規范或接線錯誤引起的，還是設備或線路故障或者新增負荷引起的。

在新運行項目中，很多情況都是由于接線不規范或接線錯誤導致，此時需要對保護線路的接線逐一改正過來。

被保護線路中的設備都正常運作之后，如果剩余電流值在預計范圍內，基本可以確定線路已正常。接線錯誤引起的剩余電流往往比較大。

其次，可采用儀表檢測法、分別斷電法（逐排除法）、停電測量法等方法檢測漏電的具體部位，其中最有效及方便的方法就是分別斷電法，這種方法可以逐一縮小故降地點，最終發現故障原因。

在不允許停電的情況下，一般可釆用觀察法及儀表測量法進行。觀察法主要是觀察線路中有無明顯的接線錯誤或者拉弧現象；儀表檢測法需要專門的手持漏電檢測裝置，來檢測各個回路中漏電的大小，根據大小來定位。
