　　一、項目背景

　　智能電網由很多部分組成，可分為智能發電系統、智能變電站、智能配電網、智能調度、智能電能表、智能交互終端等部分。其中智能變電站是智能電網的重要節點，變電站在電網的整個電流輸送、變壓過程中起到上下銜接的作用，站內建有各類火災報警和消防滅火系統，用以保護變壓器等貴重電力設備的安全運行，變電站消防的智能化已經成為智能變電站建設的重要內容。

　　二、系統概述

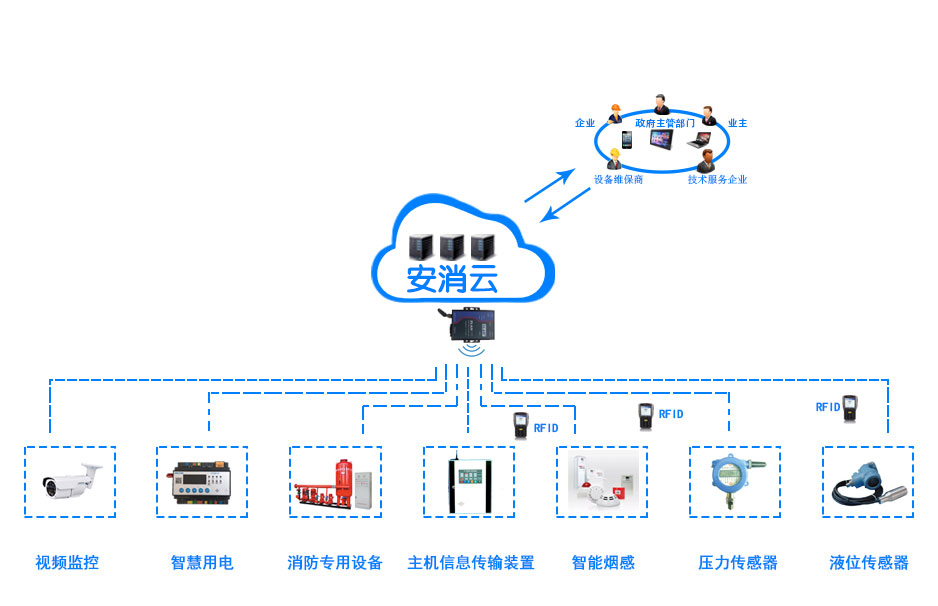

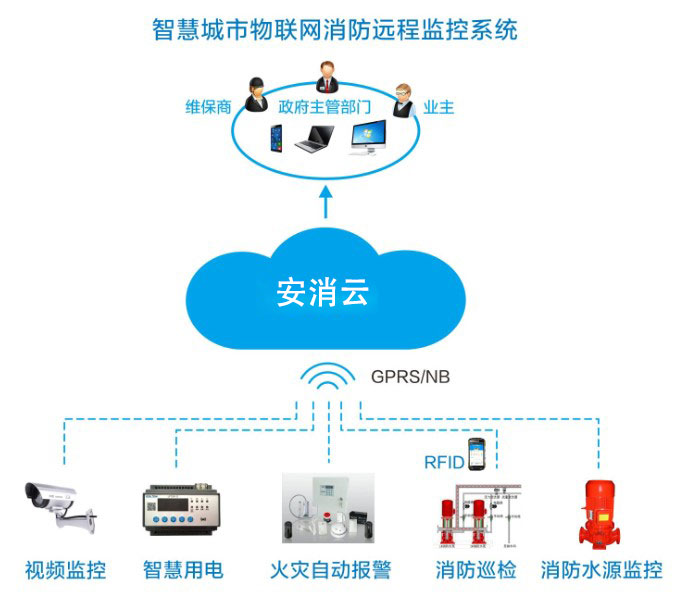

　　變電站智能消防遠程集中監控系統由消防遠程集中監控平臺、消防信息傳輸控制單元、消防用戶信息傳輸裝置和信息傳輸網絡(luò )等設備組成。對無人值班變電站火災報警信息和消防給水及消火栓系統、固定式滅火系統等消防設施運行狀態信息進行接收、處理和管理，具有遠程核警、報警、實時監視、遠程應急操作等功能。

　　三、功能介紹

　　通過對傳感器測控網絡(luò )技術實施改造，將傳統的變電站人工消防模式加以改進，采用新型的消防報警設備、先進的滅火設備，加之視頻監控、紅外感溫、照明系統、遠程消防操控等技術，建設變電站消防設施智能化系統，實現即時消防警報、遠程控制滅火、各消防系統之間充分發揮消防聯動作用，這樣的智能化消防具有監測、判斷、控制功能于一體的完整模式，滿足無人化變電站的需求。

　　消防監控

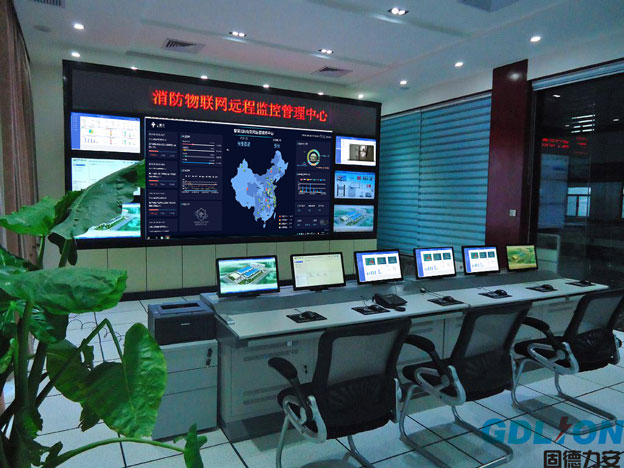

　　在安全Ⅱ區新增加一套獨立的消防實時監控系統軟件，用于實時監視消防異常狀態和遠程強啟滅火裝置，系統功能主要有全局總覽、報警處理、站內監控和系統配置四大模塊。

　　全局總覽：集中監視各個變電站的消防報警情況，包含消防光字牌和報警監視。

　　報警處理：值班人員通過平臺數據，可對報警節點進行確認，報警信息的處理一般有以下三種：確認、誤報和實警。

　　站內監控：?jiǎn)握鞠佬畔⒌脑敿氄故?，主要消防設施點位圖、消防設施狀態、消防防護區監視以及對消防滅火裝置的遠程控制，包含消防設施點位圖、消防設施狀態感知、消防防護區監視、遠程應急啟動裝置。

　　系統配置：包含接入管理和遠程用戶管理兩個方面。

　　消防管理

　　安全Ⅳ區的智能消防平臺主要是對各站端的消防狀態、消防設施臺賬數據、維護保養數據、進行匯總分析，并通過智輔數據和視頻畫面進行輔助決策，評估每個變電站的消防安全態勢。

　　消防設施狀態監測：包含運維數據總覽、站內消防設施點位圖、狀態監測。

　　火災早期預警：通過紅外熱成像、AI圖像識別、高頻、接地電流、噪聲、振動信息的監測對變壓器火災進行早期預警。

　　報警聯動：系統收到報警信號后，會(huì )觸發報警信息聯動程序。聯動顯示報警節點現場視頻畫面、站內可用滅火設施數量和位置、安全疏散通道以及附近的消防單位信息。

　　消防設施運維監管：主要可實現運維信息總覽、消防設施臺賬、設備維護保養、隱患記錄、全面檢測報告幾個功能。

　　數據分析：包含健康評估分析、警情趨勢分析、處警效率分析、隱患整改分析、維保記錄分析、檔案管理。

　　消防設施基礎配置維護：包含維護單位和消防預案管理。

　　界面展示
